Control de Calidad en la Práctica
Métodos de control de calidad alineados con los procesos de fabricación reales para verificar la consistencia, el ajuste y la preparación para el ensamblaje antes del envío.
Precisión Lograda por Control de Procesos
La precisión dimensional se logra principalmente a través de procesos de fabricación controlados como corte por láser (chapa y tubo), electroerosión por hilo y torneado o fresado CNC.
Precisión típica del proceso:
- • Corte por láser (chapa / tubo): ±0,1-0,2 mm
- • Torneado / Fresado CNC: ±0,02-0,05 mm
- • Electroerosión por hilo (interfaces de extremo): ±0,01–0,02 mm
La tolerancia real depende de la geometría de la pieza y del material.
Control de Calidad Enfocado en la Verificación de Ajuste y Ensamblaje
El control de calidad se aplica para verificar dimensiones críticas, detectar desviaciones y confirmar que las piezas son aptas para el ensamblaje antes del envío.
Áreas de enfoque:
- • Dimensiones relacionadas con el ensamblaje
- • Alineación de interfaces e interferencias
- • Consistencia lote a lote
Inspección Basada en Accesorios para Verificaciones de Ensamblaje
Se utilizan accesorios de inspección fabricados por CNC para validar el ajuste, la alineación y las posibles interferencias basándose en modelos 3D y condiciones de ensamblaje.
Precisión del accesorio (típica):
- • Accesorios de inspección mecanizados por CNC: ±0,05–0,1 mm
Los accesorios están destinados a la validación de ajuste y ensamblaje, no a la metrología de alta precisión.
Medición Práctica de Dimensiones Clave
Se utilizan herramientas manuales como calibradores y micrómetros para verificar las dimensiones críticas definidas y monitorear la consistencia del lote durante la producción.
Capacidad de medición:
- • Calibradores: ±0,02 mm
- • Micrómetros: ±0,01 mm
Alcance Claro para Requisitos de Alta Precisión
Para características críticas de precisión, la exactitud se garantiza directamente mediante procesos controlados por CNC en lugar de mediciones posteriores al proceso.
La inspección se centra en verificar los requisitos funcionales y de ensamblaje en lugar de una certificación de grado de laboratorio.
Los rangos de tolerancia mostrados reflejan la capacidad de producción típica. El alcance final de la inspección y los criterios de aceptación están definidos por los planos del cliente y los requisitos del proyecto.
Del Concepto al Componente, Excelencia en Cada Paso.
Logrando precisión a través de
equipos y procesos
Precisión del Corte por Láser (Chapa y Tubo)
La precisión dimensional de muchas piezas se logra directamente mediante el corte por láser de chapa y tubo. Se producen perfiles, orificios y características de extremo precisos para cumplir con los requisitos de ensamblaje sin ajustes adicionales.
Electroerosión por Hilo para Interfaces de Extremo Complejas
La electroerosión por hilo se utiliza para caras de extremo críticas de precisión y geometrías de intersección complejas. Este proceso permite características de acoplamiento precisas donde los métodos de corte convencionales son insuficientes.
Accesorios de Inspección Mecanizados por CNC
Se utilizan accesorios de inspección mecanizados por CNC para verificar el ajuste, la alineación y las posibles interferencias basándose en modelos 3D. Estos accesorios simulan las condiciones de ensamblaje y ayudan a identificar problemas tempranamente.

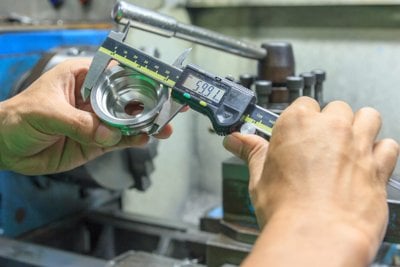

Medición Manual de Dimensiones Clave
Se utilizan calibradores y micrómetros para verificar las dimensiones críticas definidas y monitorear la consistencia dentro de los lotes de producción como parte del control de calidad rutinario.
Verificación de Ensamblaje Antes del Envío
Las comprobaciones finales se centran en la preparación para el ensamblaje, incluida la verificación del ajuste y la alineación funcional básica, para reducir los problemas de instalación después de la entrega.
